РВД – рукава высокого давления с разной концевой арматурой: адаптерами, фитингами, быстроразъёмными соединениями и прочими устройствами. В компании "Трейд Групп" все работы выполняются на высокотехнологичном финском оборудовании FINN POWER, что даёт ей право занимать одно из лидирующих мест на рынке резинотехнической продукции.
Ассортимент рукавов высокого давления
ООО "Трейд Групп" выпускает РВД, предназначенные для разной техники, произведённой не только отечественными, но и зарубежными компаниями. Наша продукция используется в разных сферах:
- сельскохозяйственной;
- строительной;
- горнодобывающей;
- автопромышленной;
- лесозаготовительной и др.
Мы не только занимается производством трубопроводных компонентов для комплектации гидравлических систем, но и осуществляем ремонт и восстановление промышленного, геолого-разведывательного и прочего оборудования.
Оперативность – наша основная отличительная черта. При необходимости мы можем в самые короткие сроки изготовить или отремонтировать РВД, ориентированные на подачу любых рабочих жидкостей.
Весь ассортимент продукции ООО "Трейд Групп" отвечает требованиям и стандартам, предъявляемых к резинотехнической продукции (DIN EN 853, DIN EN 855, DIN EN 856).
У нас всегда в наличии имеется большой выбор обжимных муфт, адаптеров, фитингов и других соединений. Мы тесно сотрудничаем с отечественными и зарубежными поставщиками запасных деталей, поэтому на наших складах всегда имеются комплектующие и запасные части для сельскохозяйственных, дорожных, строительных и других гидравлических систем.

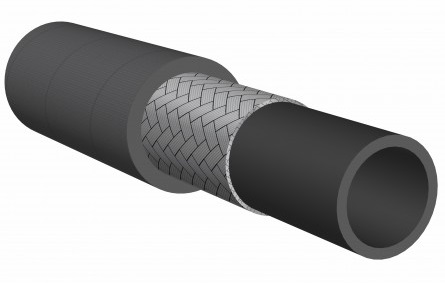

Рукава высокого давления 1SN DIN EN 853
| Номинал диам. (мм) |
Номинал диам. (дюйм) |
Внутр диам. (мм) |
Диаметр по наруж. оплётке (мм) |
Наружный диам. (мм) |
Рабочее давление (atm) |
Рабочее давление (psi) |
Разрывное давление (atm) |
Радиус изгиба (мм) |
Масса (кг/м) |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 3/16 | 4,8 | 9,5 | 11,8 | 250 | 3625 | 1000 | 90 | 0,19 |
| 6 | 1/4 | 6,4 | 1,1 | 13,4 | 225 | 3265 | 900 | 100 | 0,21 |
| 8 | 5/16 | 7,9 | 12,7 | 15,0 | 215 | 3120 | 850 | 115 | 0,24 |
| 10 | 3/8 | 9,5 | 15,1 | 17,4 | 180 | 2610 | 720 | 130 | 0,33 |
| 12 | 1/2 | 12,7 | 18,3 | 20,6 | 160 | 2320 | 640 | 180 | 0,41 |
| 16 | 5/8 | 15,9 | 21,4 | 23,7 | 130 | 1885 | 520 | 200 | 0,45 |
| 19 | 3/4 | 19,0 | 25,4 | 27,7 | 105 | 1525 | 420 | 240 | 0,58 |
| 25 | 1 | 25,4 | 33,3 | 35,6 | 90 | 1275 | 350 | 300 | 0,88 |
| 31 | 1-1/4 | 31,8 | 40,5 | 43,5 | 65 | 915 | 250 | 420 | 1,23 |
| 38 | 1-1/2 | 38,1 | 46,8 | 50,6 | 50 | 725 | 200 | 500 | 1,51 |
| 51 | 2 | 50,8 | 60,2 | 64,0 | 40 | 580 | 160 | 630 | 1,97 |
Технические показатели рукава высокого давления 1SN DIN EN 853:
- Температурный режим – от -40 до +100 оС;
- Внешняя обшивка – слой прочной синтетической резины, которая не поддаётся износу;
- Внутренняя обшивка – слой малостойкой синтетической резины;
- Уплотнитель – слой высокопрочной оплётки из стали.
Рукава высокого давления 2SN DIN EN 853
| Номинал диам. (мм) |
Номинал диам. (дюйм) |
Внутр диам. (мм) |
Диаметр по наруж. оплётке (мм) | Наружный диам. (мм) |
Рабочее давление (atm) |
Рабочее давление (psi) |
Разрывное давление (atm) |
Радиус изгиба (мм) |
Масса (кг/м) |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 3/16 | 4,8 | 11,1 | 13,4 | 415 | 6020 | 1650 | 90 | 0,31 |
| 6 | 1/4 | 6,4 | 12,7 | 15,0 | 400 | 5805 | 1600 | 100 | 0,33 |
| 8 | 5/16 | 7,9 | 14,3 | 16,6 | 350 | 5080 | 1400 | 115 | 0,39 |
| 10 | 3/8 | 9,5 | 16,7 | 19,0 | 330 | 4790 | 1320 | 130 | 0,50 |
| 12 | 1/2 | 12,7 | 19,8 | 22,2 | 275 | 3990 | 1100 | 180 | 0,59 |
| 16 | 5/8 | 15,9 | 23,0 | 25,4 | 250 | 3625 | 1000 | 200 | 0,71 |
| 19 | 3/4 | 19,0 | 27,0 | 29,3 | 215 | 3120 | 850 | 240 | 0,86 |
| 25 | 1 | 25,4 | 34,9 | 38,1 | 165 | 2395 | 650 | 300 | 1,28 |
| 31 | 1-1/4 | 31,8 | 44,5 | 48,3 | 140 | 1815 | 500 | 420 | 2,02 |
| 38 | 1-1/2 | 38,1 | 50,8 | 54,6 | 100 | 1305 | 360 | 500 | 2,23 |
| 51 | 2 | 50,8 | 63,5 | 67,3 | 90 | 1160 | 320 | 630 | 2,86 |
Технические показатели рукава высокого давления 2SN DIN EN 853:
- Температурный режим – от -40 до +100 оС;
- Внешняя обшивка – слой прочной синтетической резины, которая не поддаётся износу;
- Внутренняя обшивка – слой малостойкой синтетической резины;
- Уплотнитель – 2-ой слой высокопрочной оплётки из стали.
Рукава высокого давления 4SP DIN EN 856
| Номинал диам. (мм) |
Номинал диам. (дюйм) |
Внутр диам. (мм) |
Диаметр по наруж. оплётке (мм) | Наружный диам. (мм) |
Рабочее давление (atm) |
Рабочее давление (psi) |
Разрывное давление (atm) |
Радиус изгиба (мм) |
Масса (кг/м) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 9,5 | 17,5 | 21,4 | 445 | 6455 | 1780 | 180 | 0,78 |
| 12 | 1/2 | 12,7 | 20,2 | 24,6 | 425 | 6165 | 1700 | 230 | 0,93 |
| 16 | 5/8 | 15,9 | 23,8 | 28,2 | 350 | 5075 | 1400 | 250 | 1,17 |
| 19 | 3/4 | 19,0 | 28,2 | 32,2 | 350 | 5075 | 1400 | 300 | 1,48 |
| 25 | 1 | 25,4 | 35,3 | 39,7 | 280 | 4060 | 1120 | 340 | 2,02 |
| 31 | 1 1/4 | 31,8 | 46,0 | 50,8 | 210 | 3045 | 840 | 460 | 3,05 |
| 38 | 1 1/2 | 38,1 | 52,4 | 57,2 | 185 | 2685 | 740 | 560 | 3,52 |
| 51 | 2 | 50,8 | 65,3 | 69,8 | 165 | 2395 | 660 | 660 | 5,20 |
Технические показатели рукава высокого давления 4SP DIN EN 856:
- Температурный режим – от -40 до +100 оС;
- Внешняя обшивка – слой прочной синтетической резины, которая не поддаётся износу;
- Внутренняя обшивка – слой малостойкой синтетической резины;
Уплотнитель – 4 слоя высокопрочной оплётки из стали.
Фитинги
Фитинги предназначены для обеспечения надёжного соединения труб. Изделия из нержавеющей стали позволяют добиться максимального уровня коррозионной стойкости. Стоимость таких изделий невысока, но зато они полностью герметичны и просты в монтаже.
Фитинги по цели назначения классифицируют как:
- муфты;
- отводы;
- коллекторы;
- тройники;
- фланцы;
- крестовины.
Исходя из типа монтажа фитинги разделяют на:
- обжимные (для соединения используются гаечные ключи);
- пресс-фитинги с надвижной гильзой (подразумевают использование дополнительных инструментов).
При изготовлении резьбовых фитингов используют цилиндрическую резьбу. Геометрические формы и качество исполнения подобных изделий должно быть на высоком уровне, поэтому для изготовления уплотнения используют обработанный лён и специальные уплотняющие нити.
Приобретают резьбовые фитинги преимущественно для соединения газо- и водопроводных труб. Они применяются в тех соединениях, где неоднократно будет производиться монтажные или сервисные работы с разборкой всей конструкции трубопровода.
Обжимные фитинги не поддаются коррозии, устойчивы к воздействию агрессивных сред и отличаются долгим эксплуатационным периодом. Этот вид фитингов наиболее востребован при монтажных работах. Для соединения труб с помощью обжимного изделия необходимо минимум инструментов: калибр и пара рожковых ключей.
Обжимные фитинги создают очень прочные герметичные соединения. Фасонные части таких изделий состоят из латуни, что препятствует вымыванию цинка. Гайка с шайбой изготавливается из нержавеющей стали, не поддающейся окислению.
После монтажа фитинга систему можно сразу же использовать по назначению.
Преимущества работы с ООО "Трейд Групп"
Рукава высокого давления от "Трейд Групп" – это сочетание высокого качества и разумной стоимости. Мы заботимся о своих клиентах, поэтому предоставляем дополнительные услуги.
Для иногородних заказчиков мы организовываем оперативную отправку всех необходимых изделий. Ремонтные работы проводим в кратчайшие сроки (даже в присутствии клиента, если есть необходимость). Наши инженеры готовы взяться за изготовление любой необходимой продукции по чертежам или образцам.
На каждую отпущенную единицу товара мы предоставляем гарантию. Для решения всех вопросов обращайтесь к нашим специалистам по указанным реквизитам.
