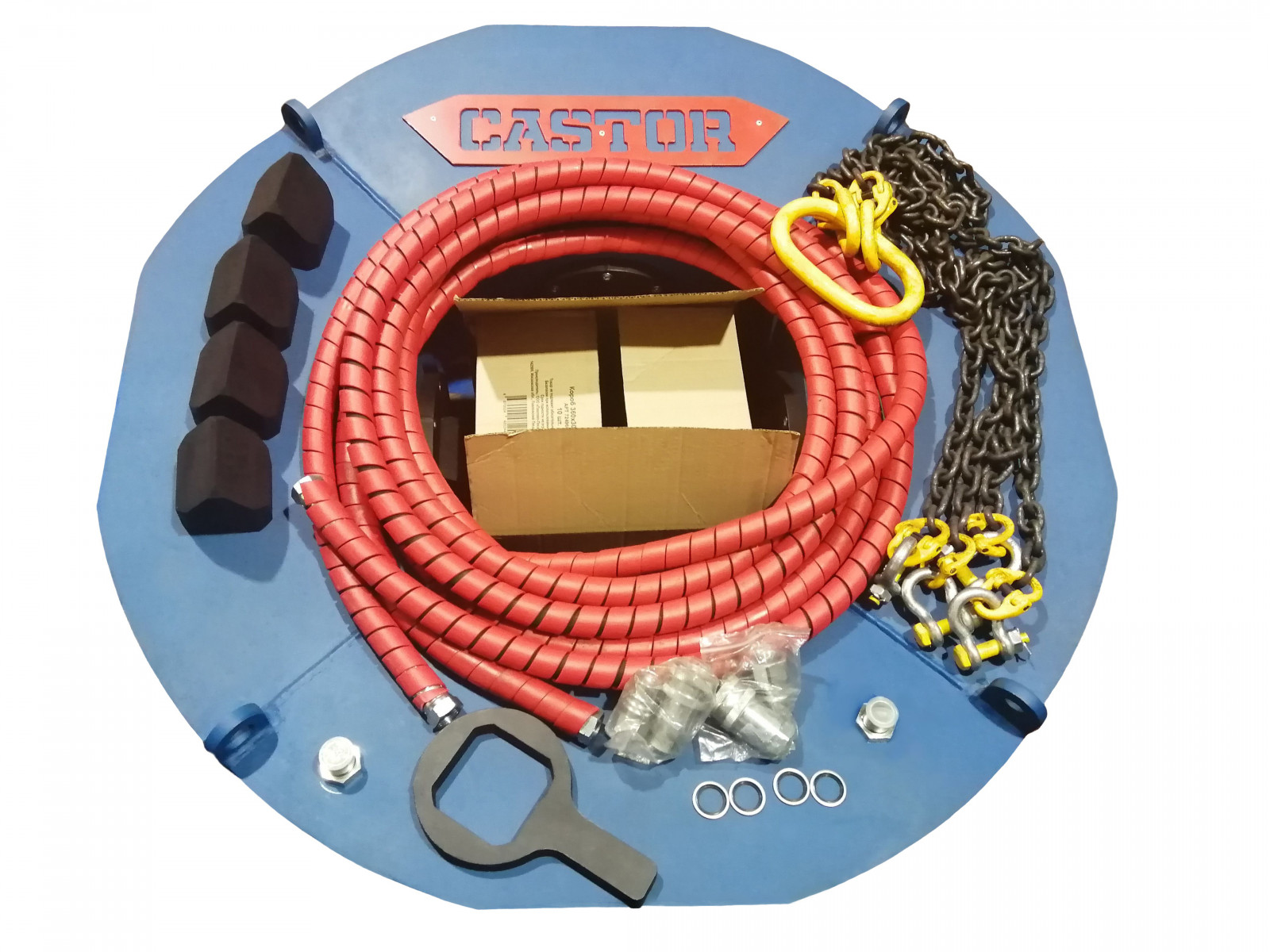

Сваескусыватель CASTOR производства "Трейд Групп"

Сваескусыватель CASTOR

В современном строительстве железобетонных конструкций нередко возникает необходимость сруба оголовков несущих свай. Если раньше большинство строительных организаций использовали пневматические системы отбойных молотков, то в настоящее время их актуальность теряется в полном объёме.

Сегодня имеется уже большое количество оборудования, с помощью которого можно автоматизировать процесс обрубки свай. Различают несколько видов оборудования, которое отличается способами дробления бетона:

  • механическое оборудование (ударный, виброударный, статический механизмы, скоростной сруб);
  • термическое оборудование;
  • взрывное оборудование.

Такое разнообразие оборудования сформировано за счёт ряда факторов:

  • разной формы и конструкции свай;
  • разнообразия способов сопряжения свай с ростверком;
  • разной формы поперечного сечения;
  • необходимостью полного среза арматуры;
  • способов армирования;
  • разного расстояния между сваями;

геометрическими размерами свай и др.

Гидравлическое оборудование для обрубки свай

В настоящее время для обрубки свай часто применяют гидравлические устройства. Преимущества гидравлического оборудования неоспоримо: благодаря автоматизации процесса обрезки оголовков свай отмечается существенное увеличение производительности работ. Если в ручном режиме за смену удавалось обрабатывать до 100 свай, то с использованием гидравлического оборудования количество срубов может достигать до 200-250 шт.

При помощи гидравлических сваескусывателей обрезаются сваи, которые были недобиты сваебойной техникой. Также данное оборудование нередко используется для разрушения оголовков и арматуры, которая погружалась до определённой отметки во время установки сваесдавливающим оборудованием.

С помощью гидравлических устройств можно осуществлять срезы с точностью до миллиметра, благодаря чему обеспечивается высокий уровень производительности процесса. Арматура во время среза полностью сохраняет свою структуру (не образуется никаких повреждений, трещин сколов и т. п.).

Гидравлическое оборудование для среза свай к тому же очень простое в эксплуатации, очень надёжное и бесшумное в работе.

Установка для срезки свай КАСТОР

Гидравлическое оборудование для срубки бетонных свай «CASTOR»

Наша компания предлагает несколько разработок марки «CASTOR», обеспечивающих быструю и безопасную срубку голов бетонных свай (квадратное сечение свай – 200х200, 250х250, 300х300, 400х400 мм).

Для сруба бетонных головок не нужно сейчас применять ни перфораторы, ни компрессоры, не нужно вызывать специальные бригады рабочих. Сегодня данную процедуру можно сделать самостоятельно с помощью гидравлического оборудования «CASTOR». Устройства позволяют механизировать процесс обрубки свай, снижая одновременно затраты на проведение данных работ.

Гидравлика нашего производства состоит из сварной рамы с 4-мя гидроцилиндрами по бокам. На штоке каждого цилиндра имеются режущие клинья, выполненные в виде «косого клина» (такой срез повышает качество плоскости реза и снижает энергозатраты при проведении работ).

Цилиндры в сваескусывателе имеют последовательное соединение со шлангами высокого давления. С помощью такого соединения образуется гидравлический контур, подключаемый к гидростанции или гидросистеме на специальной машине. Такими гидравлическими системами оснащаются экскаваторы и подобная техника (гидравлика крепится цепным способом, а работа гидроцилиндров обеспечивается за счёт базовой машины).

Гидравлическое оборудование для срубки бетонных свай «CASTOR» предназначено для резки свай на расстоянии не менее 370 мм (причём клинья можно менять прямо на оборудовании, без демонтажа гидроцилиндров).

Установка для срезки свай КАСТОР

Технические характеристики оборудования «Сваескусыватель CASTOR»

Время одного реза, сек 4
Производительность до 250 свай за одну восьмичасовую рабочую смену
Рабоч
ее давление, МПа
20 - 32
Грузоподъемность подвесов, т от 1,5
Высота среза, мм от 150
Размеры сваи квадратного сечения, мм 200х200-250х250 300х300-400х400
Вес устройства, кг 520
Габаритные размеры, мм 1139*1139*358
Количество клиньев, шт 4
Тип клина Косой клин
Минимальное расстояние между сваями, мм 370

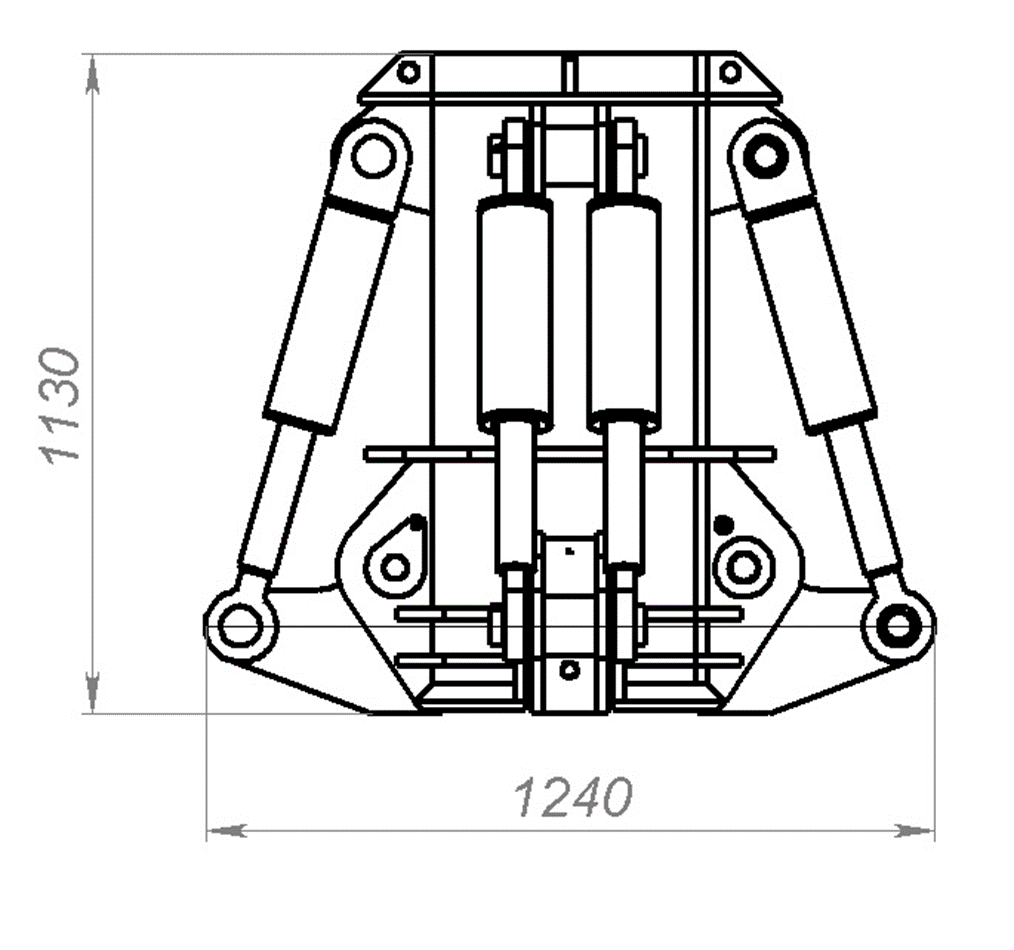

Схема устройства для срезки свай

Отправить запрос

Вертикальный сваескусыватель CASTOR

Самый мощный вид сваескусывателя предназначенный для работы со сваями квадратного сечения 300/350/400 мм любого вида армирования с возможностью сохранения арматуры для ростверка.

Конструктивные особенности корпуса типа «стакан» позволяют работать с оголовками свай до 1.5 метров, сокращает количество циклов на извлечение и складирование бетонного лома.

Конструктивные особенности оборудования позволяют осуществлять рез по нулевой отметке.

Производительность оборудования  от 200 до 400  свай за одну восьмичасовую рабочую смену.



На скорость работы влияют такие факторы как:

1)     Площадка где забиты сваи

2)     Размеры базовой машины

3)     Уровень подготовки машиниста

 Оборудование устанавливается на полноповоротные экскаваторы массой от 12 тонн, краны и КМУ достаточной грузоподъёмности, имеющие дополнительный источник гидравлического питания ( гидравлическая станция).

Совместимо с такой техникой как:

JCB, Volvo, Komatsu, Terex, Hyundai, Hitachi, Doosan, New Holland, Hidromek, John Deere, Liebherr, SANY, MST, Case, Caterpillar,О&K, Daewoo,SDLG, XCMG, XGMA, Bobcat, ЧЛМЗ, Амкодор, ТВЕКС, АТЕК, ТЯЖЭКС, КРАНЭКС, ЕЛАЗ и другие.

Характеристики вертикального сваескусывателя CASTOR для свай сечением от 300 до 400 мм

Время одного реза, сек 4
Производительность От 200 до 400 свай за одну восьмичасовую рабочую смену
Усилие на срез, кН 550
Общее усилие, МН 2,2
Рабочее давление, Мпа 18-32
Максимальное давление, Мпа 40
Поток масла, л/мин 120
Грузоподъемность подвесов, т от 4
Высота среза, мм Нулевой уровень среза
Размеры сваи квадратного сечения любого армирования, мм 400х400 350x350 300x300
Вес устройства, кг 1250
Габаритные размеры, ДхШхВ, мм 1245х1245х1130
Масса экскаватора, т от 12
Тип зуба Косой клин
Количество зубьев, шт 4
Количество гидроцилиндров, шт 8
Минимальное расстояние между сваями, мм 410

Отправить запрос

Гидростанция электрическая 32/50 для сваескусывателя CASTOR

Станция служит для преобразования электрической энергии в гидравлическую энергию потока рабочей жидкости, а также для транспортировки рабочей жидкости до исполнительных гидравлических механизмов и обратно.

Основное предназначение станции - это работа совместно с гидравлическим навесным оборудованием для срезки ж/б свай CASTOR.

Используется для работ на башенном кране где отсутствует гидролиния. Также применяется для работы на автокране если нет возможности подключить навесное оборудование для срезки ж/б свай CASTOR к секции телескопирования.

        Возможно применение с другими изделиями, удовлетворяющими техническим требованиям настоящего РЭ.

Характеристики оборудования гидростанция электрическая

Объем бака для масла, л 170
Объемная подача в гидросистему л/мин 50
Давление нагнетания max, МПа (кгс/см2) 30(300)
Габаритные размеры, не более, мм:

-длина
-высота
-ширина


1400
750
950
Гидронасос - подача за один оборот, см3 32
Привод станции (гидронасоса): Электродвигатель
мощность, кВт 30
частота вращения вала, об/мин 1500
Направление вращения вала электродвигателя гидронасоса (смотреть со стороны вала) Левое(против часовой стрелки)
Масса станции, заправленной маслом, не более, кг 700
Чистота рабочей жидкости по ГОСТ 17216 не хуже 13 класса
Электропитание 50 Гц, 380В
Тип управления Электроуправляемый пульт.
Длина кабеля - 15 метров
Максимальная потребляемая мощность, кВт 32
